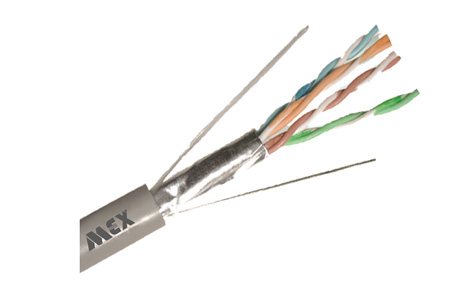

超五类屏蔽数据电缆
应用:
美势MEX®超五类四对屏蔽双绞线适用于CAT.5e/Class D综合布线系统的屏蔽水平布线电缆,用于传输语音、数据信号,支持当前及今后较长时间数据业务的高带宽应用,支持快速以太网、千兆以太网协议的传输应用。电缆在各种性能参数上及EMI性能上显著高于TIA-568-C.2和ISO/IEC11801对于CAT.5e的要求。
- ISDN、VoIP
- 100 Mbps TP-PDM
- Token Ring (IEEE 802.5)
- IBM 3270/AS400/3X SYSTEM
- 100 Mbps CDDI
- 100 VG-AnyLAN (IEEE 802.12)
- ATM 155M /622M
- 10Base-T(IEEE 802.3)
- 100Base-T Fast Ethernet(IEEE 802.3u)
- 1000Base-T Gigabit Ethernet

性能特点:
- 满足并超过ANSI/TIA-568-C.2、ISO/IEC11801以及EN50173标准对Cat5e/Class D的要求;
- 高屏蔽密度,具有优良的EMI性能;
- 产品高频性能稳定;
- 良好的防火阻燃性能,多种护套材料可供选择;
- 符合CM、CMR、CMP的阻燃要求;
- LSZH符合IEC60332阻燃要求。
电气性能:
- 直流电阻:≤9.38 Ohm/100m
- 电阻不平衡:≤5%
- 电容不平衡:≤330pF/100m
- 绝缘介电强度:DC 1kv (3s 不击穿)
- 绝缘电阻:≥5000MΩ.Km
- 特性阻抗:100±15 Ohm
- 延时差:≤45ns
电缆结构:
- 产品结构: 4×2×24AWG
- 导体规格: 24 AWG实心铜线
- 绝缘材料: HDPE
- 缆芯线对: 4对
- 缆芯包带: 聚酯带
- 屏蔽方式: FTP
- 接 地 线: 实芯镀锡铜丝
- 护套材料: PVC, LSZH 或 PE
- 产品外径: 6±0.5 mm
