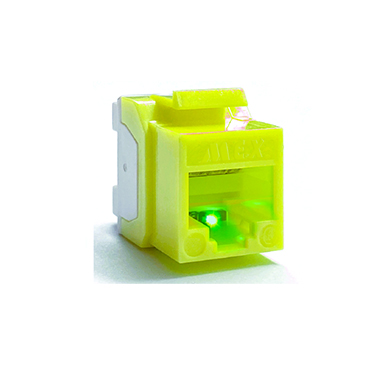

MEX LED 智能模块

应用:

美势MEX® LED 模块适用于对端口进行定位、所见即所寻. 极大的方便了维护人员支持快速以太网、千兆以太网协议的传输应用,完全满足金融,数据中心,政府等对网络要求极高的场合,让工作变得高效简单与安全。

产品特点:

·性能达到最新ANSI/TIA 568标准要求;

·模块针脚设计独特,有助于改善NEXT性能;

·金针及IDC端子采用磷青铜,金针底层镀镍100μinch,外层镀金50μinch;

·模块体采用高抗压阻燃材料,达到UL 94V-0阻燃要求

·具有透明线缆保护盖,防止线缆脱落;

·采用Lever原理设计独特IDC保护盖拆卸方式,便于模块压接处安装与拆卸;

·模块创新设计有LED指示灯,可以引导跳接和排查故障

物理性能
·插拔次数:≥750次
·端接寿命:≥250次
·适用于单股AWG22-24,同时也适用于线径为AWG22-24的多股线
·绝缘线径0.7mm-1.4mm

电气性能
·物理带宽:≥250MHz
·直流电阻:≤0.2Ω
·绝缘电阻:≥500MΩ
·接点电阻:≤20mΩ

执行标准
·ANS/TIA-568-D.2
·ISO/IEC11801
·EN50173
·GB50311

订购信息

PRODUCT NUMBER DESCRIPTION PACKAGE
MMD6UL01NBK 六类LED非屏蔽模块 绿色 1PCS/Bag
