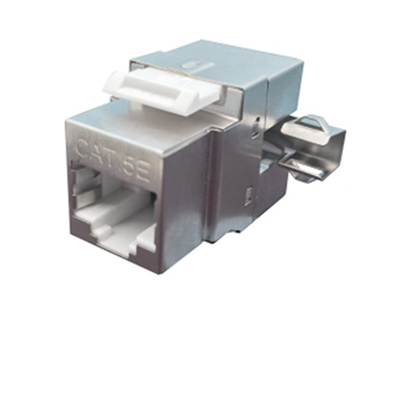

超五类数据模块



应用:

美势MEX®适用于CAT.5e/Class D综合布线系统的水平布线电缆的端接,适用于本系列下所有结构硬件设计,可以安装在任何标准尺寸的信息面板、桌面信息盒以及模块式配线架上。用于传输语音、数据信号,支持当前及今后较长时间数据业务的高带宽应用,支持快速以太网、千兆以太网协议的传输应用。



  • ISDN、VoIP
  • 100 Mbps TP-PDM
  • Token Ring (IEEE 802.5)
  • IBM 3270/AS400/3X SYSTEM
  • 100 Mbps CDDI
  • 100 VG-AnyLAN (IEEE 802.12)
  • ATM 155M /622M
  • 10Base-T(IEEE 802.3)
  • 100Base-T Fast Ethernet(IEEE 802.3u)
  • 1000Base-T Gigabit Ethernet



产品特点:

  • 满足并超过ANSI/TIA-568-C.2、ISO/IEC11801以及EN50173标准对Cat5e/Class D的要求;
  • 出色的近端/远端串扰、近端/远端串扰功率和、回波损耗性能,确保链路的传输质量;
  • IDC保护盖能帮助改善电缆的弯曲半径,有助于将电缆的弯曲半径保持在安全范围内;
  • 可根据环境需要选择端口带防尘盖结构模块;
  • 采用110工具或科龙工具安装,同时提供创新的免工具安装结构模块;
  • 多种规格的产品可供选择,满足用户的不同需要

技术要求:

  • 塑 料:高耐冲击性防火阻燃型塑料:UL94-V0
  • 屏蔽:360度金属屏蔽
  • 金属端子:磷青铜C5210EH,表面镀金50μ”
  • 插拔次数:最小750次
  • 插 入 力:最小30Lbs
  • 使用寿命:IDC卡线次数≥200 次
  • 适合线径:适用于24-26AWG实心导线
  • 储存温度:-40℃到+70℃



电气特性:

  • 额定电流:5AMP
  • 绝缘电阻:最小500 Mega Ohm
  • 接触电阻:最大值20 Milli Ohm
  • 绝缘强度:750VAC RMS 60Hz 1min.

执行标准:

  • TIA/ANSI 568C.2
  • ISO/IEC 11801
  • EN 50173
  • GB 50311
