酒店项目综合布线系统该如何设计?(上篇)



随着新标准、新技术和新产品的不断出现,国内对智能建筑集成化的要求会不断提高,这就导致具有楼宇管理自动化、通信自动化、办公自动化等功能的智能建筑在世界范围蓬勃兴起。而酒店是集居住、饮食、娱乐、休闲、会议及各种商务活动于一体的场所,作为以提供多功能和全方位服务为主的行业,智慧酒店也是酒店业今后的发展趋势。

从定义上来说,智慧酒店需要拥有一套完善的智能化管理体系,通过数字化和网络化来实现酒店的管理和服务信息化,从而满足客户的个性化需求,提高酒店的管理质量和效率,提升客户满意度。今天来给大家简单介绍下关于酒店综合布线系统设计思路是怎么样的。



一、系统组成:



酒店综合布线系统通常由六个独立的子系统组成,建议采用星型结构布放线缆,可使任何一个子系统独立的进入综合布线系统中,其六个子系统分别为:工作区子系统(Work Location),水平子系统(Horizontal),管理间子系统(Administration),垂直干线子系统(Backbone),设备间子系统(Equipment),建筑群子系统(Campus)等。具体传输技术由双绞线传输技术和光纤传输技术组成。

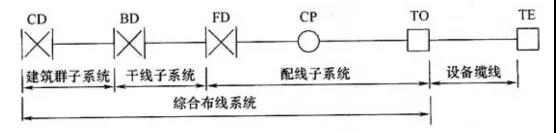

其中干线子系统包含设备间子系统和垂直干线子系统;配线子系统包含管理间子系统和水平子系统。


二、主要参考标准:



ISO/IEC 11801:用户建筑通用布线标准

TIA 56:商业建筑电信布线标准

EN 50174:用户建筑布线安装规范

GB 50314:智能建筑设计标准

GB 50311:综合布线系统工程设计规范

GB 50312:综合布线系统工程验收规范

GB 51348:民用建筑电气设计标准

YD/T 926:大楼通信综合布线系统

注:所有标准都会被修订,各方应积极探讨使用最新版标准。如不同标准之间存在冲突,应以最严格标准为准。



三、子系统功能说明



1)工作区子系统

酒店网络布线宜至少分为办公网部分、客房网部分、设备网三部分。其中办公网部分主要为酒店内部人员和酒店非客房区域,客房网部分主要为客房内部区域,设备网部分主要为酒店所有的监控、门禁、道闸、停车场、信息大屏等智能化部分。
办公网工作区宜在工作区内应配置信息插座、工作区电缆和必要的适配器等设施。一个工作区服务面积应根据实际情况确定,一般10m2工作区内至少设置计算机信息插座1个,电话机信息插座1个。
工作区信息插座宜统一选用RJ45信息模块。酒店包含较多公共区域,如大堂、休闲区、过道、会议室等,宜对预留工作区点位做相应安全防护措施,避免非法接入,病毒入侵,破坏网络安全。随着网络高速发展,PoE应用环境逐渐增多。终端需要的电力需求越来越高,如采用PoE供电,则可节省相当一部分的输电电缆敷设。目前最新PoE供电标准IEEE802.3bt已经将最高供电能力提升至2A/90W。对于信息插座的负载能力以及安全等级提出很高要求,模块应能适应标准变化,满足最新应用场景。工作区跳线的类别应与水平电缆传输等级一致,例如:水平电缆选用6类,工作区跳线也应选6类,以此类推。
工作区至少配置一个220V、10A带有保护接地的单相电源插座,保护接地与零线应严格分开。
工作区面板宜采用标准86型面板,宜采用双层结构,安装螺丝不外露,且应能方便快速拆装。颜色宜为白色或酒店定义颜色


2)水平子系统

水平子系统应由工作区信息模块至楼层配线设备(FD)的水平电缆或光缆组成。
水平子系统应按照酒店实际信息点数量和布置要求进行设计,宜按远期需要量布放缆线或预留在合适的地点。每一个信息点应单独布放4对双绞线电缆至楼层配线间。水平电缆的长度不应超过90m。
如酒店网络要求分设不同独立网络,且要求各网物理分离,则应按要求布放两套或多套水平电缆和独立的配线架。必要时,不同网络可采用不同颜色布线,便于识别维护,防止发生误操作断网事故。
鉴于网络速率的需求快速提高,千兆传输已成为基本的要求,故水平电缆宜选用6类或更高等级电缆,楼层配线设备、跳线和信息模块等也应选用相应类别。少数对于网络需求不高的场景,也可选择5类布线系统。根据最新国标《民用建筑电气设计标准》(GB51348-2019),超五类即5e类布线已经取消,统一用5类来表示。
酒店建筑对防火有较高的要求,同时人员密集,应考虑选用高阻燃、低烟无卤的材料,降低火灾发生风险,同时降低线缆因燃烧产生大量有毒有害盐雾造成人员伤亡事故的可能性。
水平子系统电缆宜穿管或沿金属带盖封闭电缆线槽或桥架敷设。管内穿放大对数电缆时,直线管路的管径利用率应为50%~60%。弯管路的管径利用率应为40%~50%。管内穿放4对对绞电缆时,截面利用率应为25%~30%。线槽的截面利用率不应超过50%。如线缆密集度较高,同时使用PoE供电,则密闭空间内会产生较多热量,如无法快速散发,会导致线缆本体处于较高温状态,如此会导致线缆衰减增大,降低传输距离。故应考虑所用线缆能在温度升高的情况下,仍能满足标准传输要求。

当采用屏蔽布线系统时,应符合以下规定:



(1) 当布线区域内存在的电磁干扰场强高于3V/m时,宜采用屏蔽布线系统;

(2) 用户对电磁兼容性有电磁干扰和防信息泄露有较高要求时,或有网络安全保密需求时,宜采用屏蔽布线系统;

(3) 安装现场条件无法满足对绞电缆的间距要求时,宜采用屏蔽布线系统;

(4) 当环境温度已经影响到非屏蔽布线系统的传输距离时,宜采用屏蔽布线系统;

(5) 屏蔽布线系统包含屏蔽线缆和接插件,采用的线缆、信息模块、跳线等都应是屏蔽的,并应保持屏蔽层的连续性和导通性

当采用水平光缆时,应注意光纤芯数的余量,建议采用2芯以上的光缆,同时应考虑机械强度、弯曲半径和阻燃环保性能。

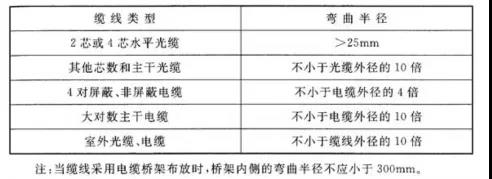

线缆敷设弯曲半径应符合GB50311标准要求:
综合布线系统就像整个酒店智能化系统的神经网络,是各个弱电系统和各个子系统的基础通道,它将各个系统中不同设备接口和协议相互融合,实现不同的智能化功能,将智慧酒店的概念淋漓尽致的发挥出来。
